 Grille


Пруссия, 1858 г. 1 ед. (проект Msr. A. Normand, 1856)



*
Grille
*
ОСНОВНЫЕ ДАННЫЕ
имя верфь-строитель закладка /спуск /в строю примечания
1 Grille <Chantiers et Ateliers Augustin Normand>, Гавр, Франция 1856 использовался как королевская яхта, в 1885-1888 модернизирован на <Kaiserlich Werft> в Данциге, с 1892 учебный корабль, использовался как адмиральская яхта, в 1897-1898 модернизирован на <Kaiserlich Werft> в Киле, с 07.1915 тендер при учебном судне "Freya", 7.01.1920 исключён и продан на слом в Гамбурге-Моорбурге.
9.09.1857
3.06.1858
ТТХ
  первоначально с 1888 с 1898
Водоизмещение нормальное 350 т
полное 491 т 508 т
регистровое 326 брт., 187 нрт
Размерения длина ВЛ 52,5 м
полная 56,86 м
ширина 7,38 м
осадка носом 2,84 м
кормой 3,2 м
1 см осадки = 2,66 т
высота борта 4,12 м
Энергетическая установка состав и тип 1 вал 1х3-лопастный гребной винт Ø 2,74 м
1 МО 1 горизонтальная 2-цилиндровая ПМ однократного расширения "J. Penn & Sons" (Гринвич), 148 об/мин. 1 горизонтальная 2-цилиндровая ПМ двойного расширения "A. G. Vulcan" (Штеттин), 155 об/мин
1 КО 2 цилиндрических ПК "J. Penn & Sons" (4 топки, 7 атм., 200 м²) 2 цилиндрических ПК "A. G. Vulcan" (Штеттин) 2 цилиндрических ПК "Borsig" (Берлин-Тегель)
мощность проектная 700 л.с. 760 л.с.
на испытаниях 738 л.с.
паруса трёхмачтовая шхуна, 436 кв. м 1 опорный парус ---
Ходовые данные скорость номинальная 13 уз. 14,4 уз.
на испытаниях 13,2 уз.
запас топлива 65 т. угля
дальность плавания со скоростью 7 уз. 3230 миль
со скоростью 9 уз. 2160 миль
Экипаж 70 чел. (5 офицеров и 65 нижних чинов) 78 чел. (6 офицеров и 72 нижних чина) 75 чел. (7 офицеров и 68 нижних чинов)
Дополнительные данные корпус из красного дерева с медной обшивкой днища, набор по поперечно-диагональной схеме, задняя и боковые стены котельной - железные, 3 отсека.
электроснабжение отсутствовало 1 динамо-машина, 2,3 кВт, 67 В (позже 4,2 кВт, затем 5,0 кВт)
управление 1 руль
кренящий момент 652 мт
плавсредства 2 яла, 2 шлюпки
цена 648 тыс. талеров
ВООРУЖЕНИЕ
первоначально с 1879 с 1882 с 1898 позже
2 - 12-ф длинных пушки 1-125 мм/23 [140 снарядов], 520 м. 6-37 мм револьверных пушек Гочкиса [3000 снарядов] 2-37 мм револьверных пушек Гочкиса [1280 снарядов]
2-80 мм/23
  3-37 мм револьверные пушки Гочкиса







Заказан во Франции, как лидер канонерских лодок и посыльное судно. Крестины провёл король Фридрих Вильгельм IV, назвав корабль "Сверчок" (Die Grille) в честь известного тогда произведения актрисы-писательницы Шарлотты Бирх-Пфайффер (Charlotte Birch-Pfeiffer), которое, в свою очередь, было драматической интерпретацией произведения Жорж Санд.



В мирное время понравившийся королю корабль использовался как королевская и императорская яхта, в военное время - как младший флагман канонерских и броненосных лодок, периодически патрулировал в качестве корабля охраны рыболовства.



Обладал отличной мореходностью, имел плавную бортовую качку, маневрировал и управлялся очень хорошо, при поворотах и на волне терял скорость незначительно. Паруса несли только стабилизирующую функцию. Передний павильон присутствовал только время от времени.  В 1880-1902 на крыше павильона стоял прожектор.



Схемы окраски:

сперва окраска не регламентировалась, вероятно, повторяла британскую.

Принята 21 июня 1867 г. Использовалась и в домашних водах, и в заграничном плавании.

чёрный - всё, кроме указанного ниже
белый - комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, салинги, кормовые и носовые украшения.
жёлтый - мачты и стеньги, тонкая золотая полоса по всей длине корпуса около ВП.
красный - тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ

Изменения:

с 28 января 1874 г. полоса по краю медной обшивки около 0,5 м. над ВЛ перекрашена в белый
жёлтые реи и трубы, котельные помещения для вентиляторов у трубы



Принята 16 сентября 1878 г. Использовалась и в домашних водах, и в заграничном плавании.

чёрный - корпус до уровня ограждения верхней палубы, некоторое палубное оборудование и, вероятно, отдельные участки палубы
белый - широкая полоса по всей длине корпуса около ВП и тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ, комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, стойки лееров и тентов, салинги, кормовые и носовые украшения, щиты орудий и казематов
жёлтый - все надстройки над широкой белой полосой: мачты, реи, трубы, кран-балки и т.п., кроме указанных выше
деревянные части - лакированные с естественным цветом



Принята 29 марта 1895 г. Использовалась при службе в домашних водах.

серо-синий - всё
золотисто-жёлтый - только носовое и кормовое украшения



Принята 15 апреля 1896 г. Использовалась при службе в домашних водах.

серый - корпус до высоты главной палубы, позже - до высоты фальшборта главной палубы, ещё позже - до уровня полубака, если он закрывал большую часть верхней палубы
светло-серый - верхняя палуба, надстройки, трубы, вентиляторы, мачты и т.п., включая орудия, башни и щиты
золотисто-жёлтый - носовое и кормовое украшения (с 26.12.1902 г.- позолоченные)
чёрный - отдельным распоряжением устанавливалась окраска в чёрный цвет верхнего края трубы на 1 м или всей трубы, а также мачт выше уровня трубы или чуть выше салингов, а также, временно, грот-стеньги







Прослужил корабль 62 года, став самым долговечным в Императорском морском флоте. При списании на продажу был еще совершенно пригоден.



В датской войне корабль участия не принимал, а вскоре после её окончания, в августе 1864, сел на мель у Траве. Был снят канонеркой "Comet".



В ноябре 1869 "Grille" принимал участие в торжествах по случаю открытия Суэцкого канала. Северогерманский союз представлял наследный принц Фридрих Вильгельм, позже император Фридрих III, на корвете "Hertha". Также принимали участие: корветы "Arcona" и " Elisabeth", канонерская лодка "Delphin". На яхте "Grille" наследный принц Фридрих Вильгельм участвовал в первом проходе канала.



С началом Немецко-французской войны 1870 г. "Grille" стал флагманом флотилии корветтен-капитана Франца фон Вальдерзее, в которую также входили канонерки "Blitz", "Drache" и "Salamander". Это соединение 12 августа вступило в перестрелку с французскими кораблями у Рюгена. 10 сентября флотилия была расформирована и корабли распределены по вахтенным позициям.



В апреле 1880 корабль закончил службу в качестве яхты кайзера и был заменён на Hohenzollern, и далее использовался адмирал-штабом, как разъездное судно.



1885-1888 "Grille" была модернизирована на <Kaiserlich Werft> в Данциге: уменьшены бушприт и дымовая труба, новая палубная рубка занимала место на расстоянии 23,0 - 36,0 м от кормы, кормовой павильон остался, 3 штыревых мачты (высотой 8-24-24 метра от КВЛ) находились на расстоянии от кормы в 9,0; 23,0 и 40,0 м, мостик располагался перед дымовой трубой.



С 1889 г. "Grille" стала учебным судном, в осенних манёврах 1894 в составе 3-й дивизии изображала "немецкий" флот.



В 1897-1898 корабль был повторно модернизирован на <Kaiserlich Werft> в Киле, оставлены 2 мачты и только револьверные пушки, появилась длинная надстройка во всю ширину корпуса.

С июля 1915 до конца войны "Grille" служил тендером при учебном судне "Freya", 7 января 1920 был исключён и продан на слом в Гамбурге-Моорбурге.

Grille Grille Grille



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Groner E., Mickel P., Mrva F. - Die Deutschen Krigsschiffe.1815-1945. Vol. 1., Bernard & Graefe Verlag, Munchen, De, 1982.
2 Hansen, Hans Jürgen: Die Schiffe der deutschen Flotten 1848-1945, Urbis Verlag, 1973.
3 Hildebrand, Hans H. ; Röhr, Albert ; Steinmetz, Hans-Otto: Biographien : ein Spiegel der Marinegeschichte von 1815 bis zur Gegenwart. Band 4: Geschichtlicher Überblick. Schiffsbiographien von Greif bis Kaiser. Essen: Mundus, 1997.
+
некоторые другие материалы с интернет-форумов и энциклопедий







Флот Германской империи (Kaiserliche Marine) 1903-1920
Флот Северо-Германского союза (Norddeutscher Bundesmarine) / Германской империи (Kaiserliche Marine) 1867-1903
Прусский королевский флот (Preussische Marine) 1858-1867
Grille

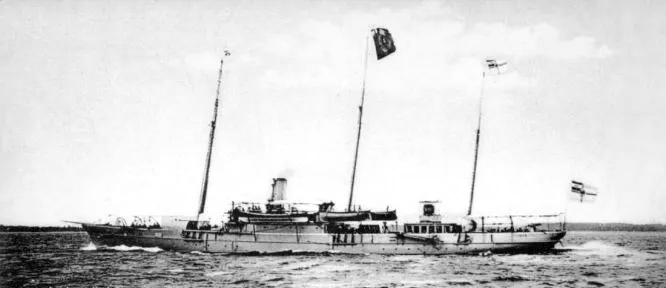

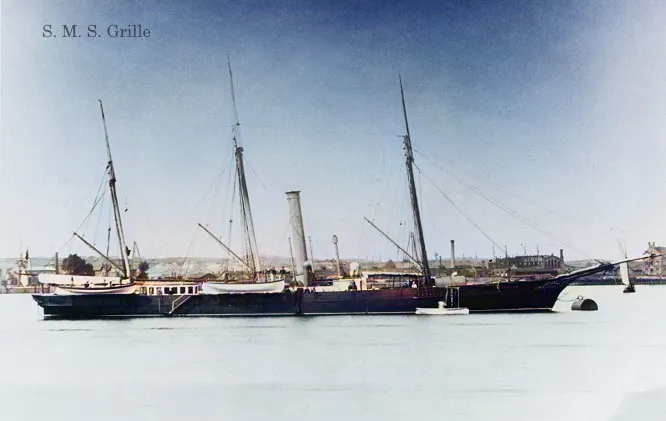

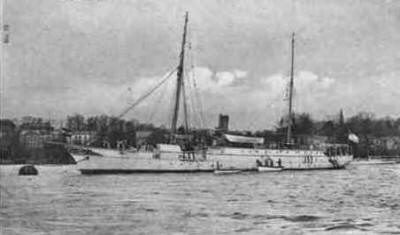

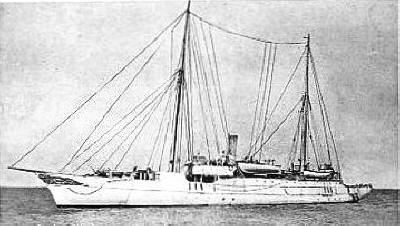

Учебный корабль "Grille" после модернизации 1889 г.
Grille

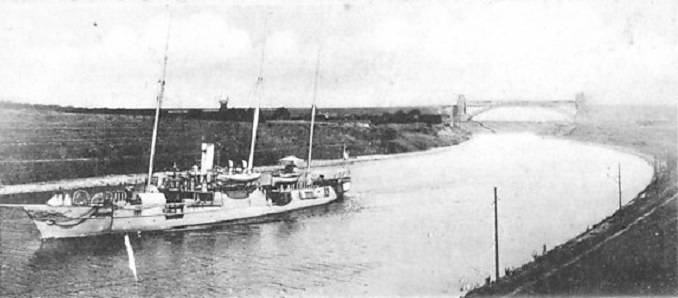

Учебный корабль "Grille" после модернизации 1889 г.
Grille

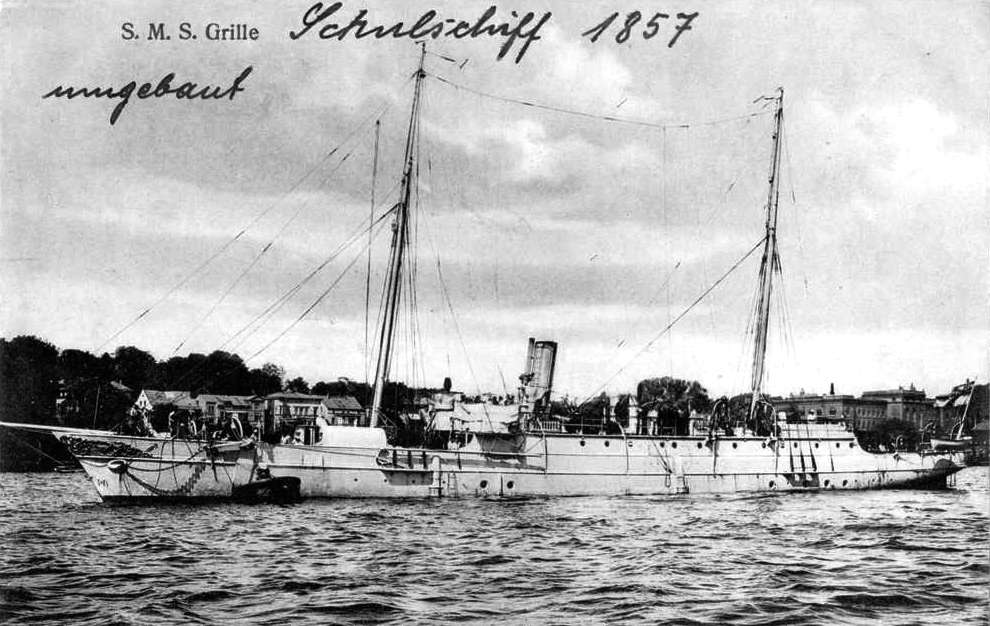

Учебный корабль "Grille" после модернизации 1889 г.
Grille

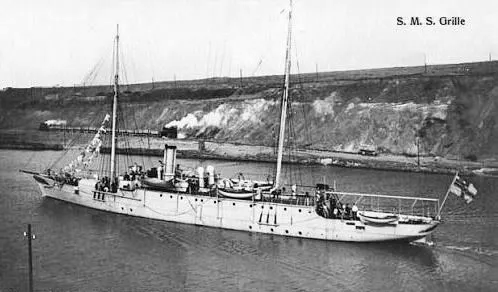

Учебный корабль "Grille" после модернизации 1889 г.
Grille
"Grille" в бою с французскими кораблями, 12 августа 1870 г.
Grille

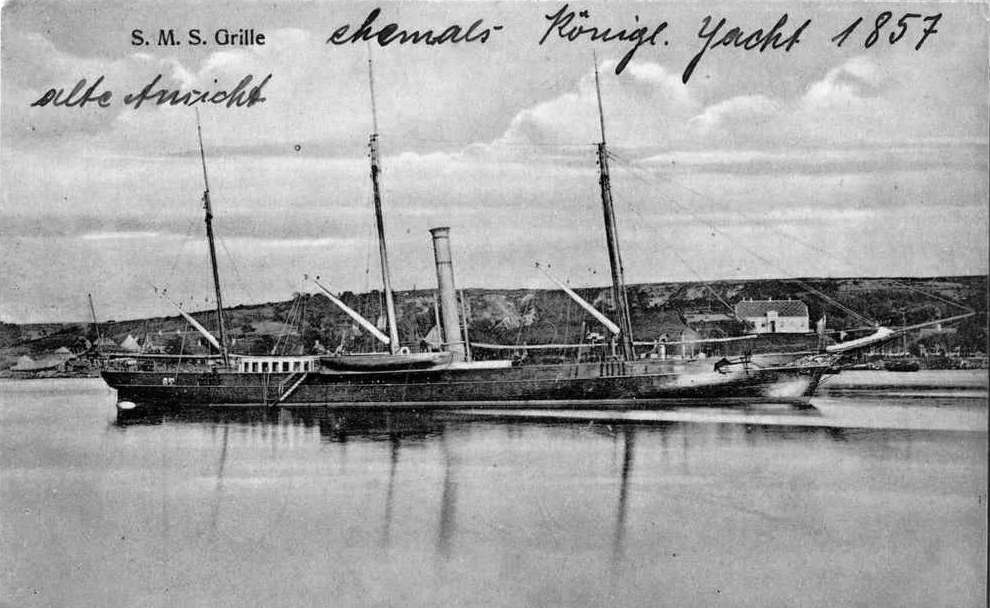

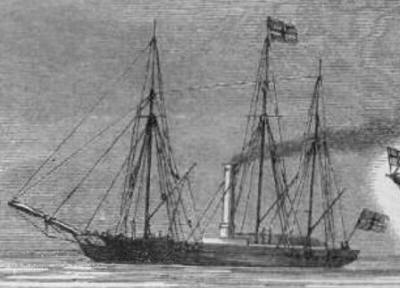

"Grille" до модернизации.
Grille
канонерские лодки и "Grille"
Grille

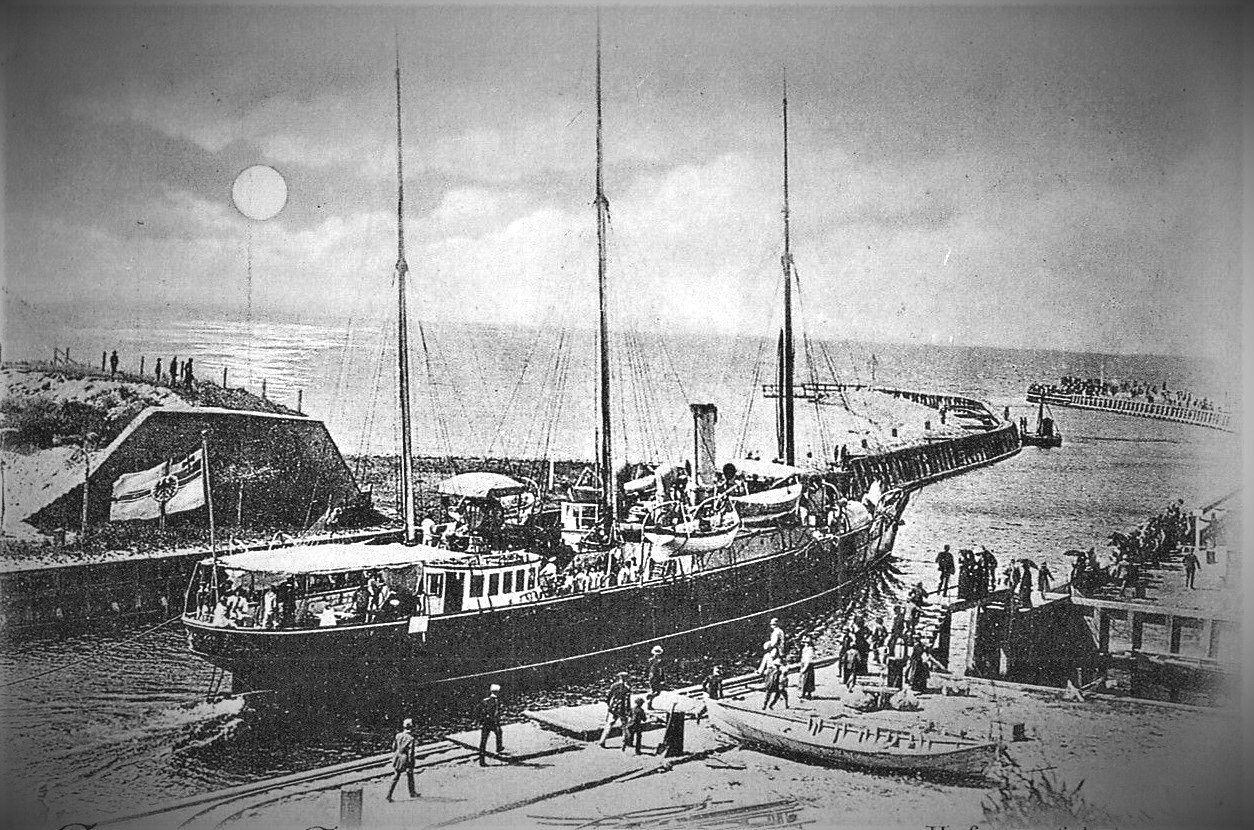

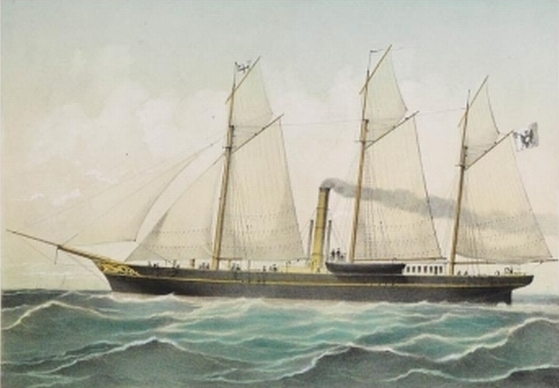

"Grille" в первоначальном виде.
