колёсное авизо
(Radaviso)

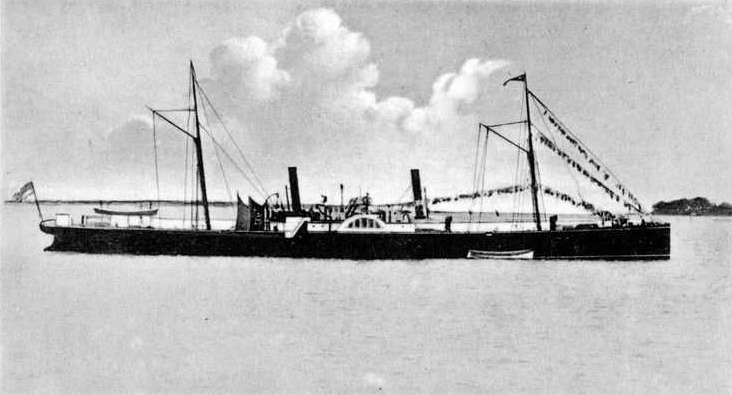

 Falke


Северогерманский Союз, с 1870 г. 1 ед. (быв. грузовой п/х, 1866)



*

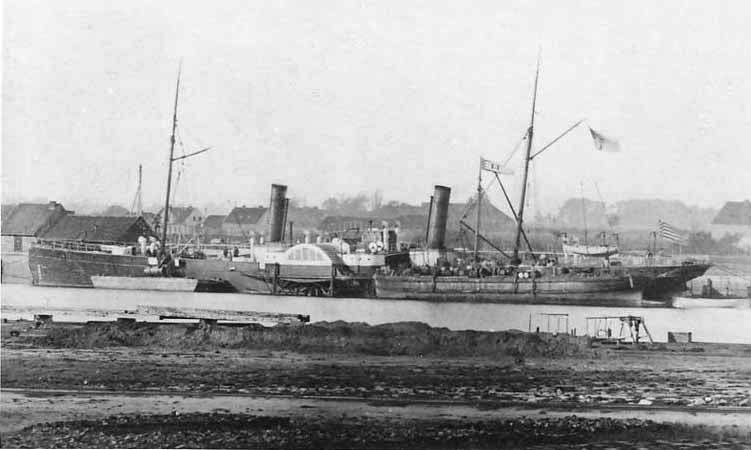

Falke
*
ОСНОВНЫЕ ДАННЫЕ
имя верфь-строитель / спуск на воду в строю примечания
1 Falke <Henderson, Coulburn & Co.>, Ренфрю, Глазго / 1865 4.10.1870 быв. скотовоз Heinrich Heister в Дордрехте, Голландия (1866), строился как прорыватель блокады для Конфедеративных Штатов Америки, до 12.09.1870 Emden, бюджетное наименование при покупке Radaviso D, 12.10.1870 поврежден в столкновении с броненосцем Arminius, в 1871 отремонтирован, вновь введен в строй в 1875, с 1878 использовался как тендер, затем в Службе охраны рыболовства и как яхта, 18.11.1890 исключён, в 09.1892 продан на слом.
ТТХ

Водоизмещение нормальное 1002 т
полное 1230 т
регистровое 779 брт, 450 нрт
Размерения длина ВЛ 77,50 м
полная 78,40 м
ширина корпус 8,56 м
кожухи 11,7 м
осадка носом 2,6 м
кормой 2,5 м
1 см осадки = 2,4 т
Энергетическая установка состав и тип 1 вал 2 гребных колёса по 10 лопастей Ø 6,55 м
1 МКО 1 вертикальная качающаяся 2-цилиндровая ПМ однократного расширения, 30 об/мин.
2 коробчатых ПК с перегревом (6 топок, 1,33 атм)
мощность проектная 1100 л.с.
номинальная 300 л.с.
паруса шхуна, ? м².
Ходовые данные скорость проектная 12 уз.
на испытаниях 15 уз.
запас топлива 200 т. угля
дальность плавания со скоростью 12 уз. 1400 миль
Экипаж 90 чел. (6 офицеров, 84 матроса)
Дополнительные данные корпус железный, набор по поперечной схеме, 6 отсеков.
электроснабжение с 1878
управление 1 руль
плавсредства 4 лодки
цена 12,5 тыс. £
ВООРУЖЕНИЕ
первоначально позже
2 - 120 мм/23 [670 снарядов]
--- + 5 - 37 мм револьверных
с 1878 + 1 прожектор "Siemens-Projektor" (35 ампер, 50 вольт, 4000 NK)







"Falke" (до 12 сентября 1870 "Emden", бюджетное наименование при покупке "Radaviso D"). Заложен верфью "Henderson, Coulburn & Co." в Ренфрю в Британии по заказу Конфедеративных Штатов Америки, как прорыватель блокады, в 1864 из-за дипломатического давления США контракт был аннулирован, корабль спущен в 1865 и выставлен на продажу. В 1866 куплен голландским судовладельцем в Дордрехте и использовался как судно для перевозки скота "Heinrich Heister", 25 августа 1870 был тайно куплен для Северогерманского Союза корветтен-капитаном графом фон Вальдерзее (Graf von Waldersee) под вымышленным именем Джона Смитта из Лондона за 12 500 фунтов стерлингов, перешёл в Эмден и 4 сентября 1870 был переименован в "Emden", но уже 12 сентября получил новое имя "Falke" (Сокол).



Судно являлось одним из многочисленных спекулятивных произведений западноевропейских верфей для Конфедератов. Имел хорошую мореходность, со всеми недостатками колесных пароходов, маневрировал нормально, а держался на курсе плохо, на волнении сильно терял скорость, паруса несли только стабилизирующую функцию. Как и все блокадопрорыватели, имел низкий силуэт.

Схемы окраски:

Принята 21 июня 1867 г. Использовалась и в домашних водах, и в заграничном плавании.

чёрный - всё, кроме указанного ниже
белый - комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, салинги, кормовые и носовые украшения и широкая полоса по уровню пушечных портов.
жёлтый - мачты и стеньги
красный - тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ



с 28 января 1874 г.

чёрный - всё, кроме указанного ниже
белый - тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ, комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, салинги, кормовые и носовые украшения и.
жёлтый - мачты, стеньги, реи и трубы, котельные помещения для вентиляторов у трубы

Принята 16 сентября 1878 г. Использовалась и в домашних водах, и в заграничном плавании.

чёрный - корпус до уровня ограждения верхней палубы, некоторое палубное оборудование и, вероятно, отдельные участки палубы
белый - широкая полоса по всей длине корпуса около ВП и тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ, комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, стойки лееров и тентов, салинги, кормовые и носовые украшения, щиты орудий и казематов
жёлтый - все надстройки над широкой белой полосой: мачты, реи, трубы, кран-балки и т.п., кроме указанных выше
деревянные части - лакированные с естественным цветом





4 октября 1870 был введен в состав флота Северогерманского Союза, но уже 12 октября 1870 поврежден в результате столкновения с германским броненосцем "Arminius". В 1871 отремонтирован, но в связи с окончанием войны сразу был отправлен в резерв. Вновь введен в боевой состав флота только в 1875, с 1878 использовался как тендер, ГИСУ и императорская яхта, с 1887 как судно охраны рыболовства, исключен 18 ноября 1890, в сентябре 1892 продан за 18 000 марок и разделан на металл.



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Groner E., Mickel P., Mrva F. - Die Deutschen Krigsschiffe.1815-1945. Vol. 1., Bernard & Graefe Verlag, Munchen, De, 1982.
+
некоторые другие материалы с интернет-форумов и энциклопедий
