Канонерская лодка (Kanonenboot II. Klasse)

 Hay


Германия, 1882 г. 1 ед.



*
Hay
*
ОСНОВНЫЕ ДАННЫЕ
имя верфь-строитель закладка /спуск /в строю примечания
1 Hay <Königl. Werft>, Данциг, Ersatz Habicht 1880 с 1884 тендер учебного артиллерийского корабля Mars , 28.09.1906 исключён, баржа-мишень в Киле-Фридрихсорте, 5.05.1919 продана за 18000 M, слом в Вевельсфлете.
28.09.1881
15.06.1882
ТТХ
Водоизмещение нормальное 200 т
полное 247 т
регистровое 173 брт., 74 нрт
Размерения длина КВЛ 31,2 м
полная 34,0 м
ширина   6,40 м
осадка носом 2,25 м
кормой 2,81 м
Энергетическая установка состав и тип 1 вал 1х4-лопастный винт, Ø 1,7 м.
1 МО 1 вертикальная 2-цилиндровая ПМ двойного расширения
1 КО 2 цилиндрических ПК (2 топки, 5 атм., 70 м²), позже заменены на новые "Kaiserl. Werft" Вильгельмсхафен.
мощность проектная 200 л.с.
паруса по проекту ?
Ходовые данные скорость проектная ?
на испытаниях 9,3 уз. при 202 л.с., 180 об/мин
запас топлива 15 т угля
дальность плавания на 5 уз. 2400 миль
на 9 уз. 680 миль
Экипаж 40 чел. (2 офицера, 38 матросов)
Дополнительные данные корпус деревянный с медной обшивкой днища, железные переборки, 4 отсека
электроснабжение 1 динамо-машина, 1,75 кВт, 55 В
управление 1 руль
плавсредства 2 яла, 1 шлюпка
стоимость ?
ВООРУЖЕНИЕ
первоначально с 1891
4 - 87 мм/24 2 - 88 мм/30 [300 снарядов]
4 - 37 мм револьверных



"Ersatz Habicht" была построена как канонерская лодка II класса и при спуске на воду получила имя "Hay" (акула). Вероятно, после неудачи с "Otter" решили опробовать более мореходный вариант малой канонерки. Мореходность новой лодки действительно оказалась хорошей для её размеров, но применения она также не нашла и использовалась как артиллерийский тендер и буксировщик мишеней, при случае применялась также как учебный артиллерийский корабль, а уже через 2 года после зачисления на службу официально перечислена в тендеры. Скорость буксировки мишеней при гладкой поверхности воды, в зависимости от величины мишеней составляла от 2 до 5 уз. Судя по всему, лодка по проекту должна была нести паруса, но рангоут на ней с самого начала не устанавливался. Вооружение неоднократно менялось, но известно только два состава - до и после 1891 г.

Схемы окраски:

Принята 16 сентября 1878 г. Использовалась и в домашних водах, и в заграничном плавании.

чёрный - корпус до уровня ограждения верхней палубы, некоторое палубное оборудование и, вероятно, отдельные участки палубы
белый - широкая полоса по всей длине корпуса около ВП и тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ, комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, стойки лееров и тентов, салинги, кормовые и носовые украшения, щиты орудий и казематов
жёлтый - все надстройки над широкой белой полосой: мачты, реи, трубы, кран-балки и т.п., кроме указанных выше
деревянные части - лакированные с естественным цветом



Принята 29 марта 1895 г. Использовалась только при службе в домашних водах.

серо-синий - всё
золотисто-жёлтый - только носовое и кормовое украшения




Принята 15 апреля 1896 г. В то время использовалась только при службе в домашних водах.

серый - корпус до высоты главной палубы, позже - до высоты фальшборта главной палубы, ещё позже - до уровня полубака, если он закрывал большую часть верхней палубы
светло-серый - верхняя палуба, надстройки, трубы, вентиляторы, мачты и т.п., включая орудия, башни и щиты
золотисто-жёлтый - носовое и кормовое украшения
чёрный - отдельным распоряжением устанавливалась окраска в чёрный цвет верхнего края трубы на 1 м или всей трубы, а также мачт выше уровня трубы или чуть выше салингов, а также, временно, грот-стеньги





Корабль вошёл в строй 15 июня 1882 г. В 1882 и с 1884 он служил тендером при артиллерийском учебном корабле "Mars". В 1891 и 1893-1896 гг. использовался в рыбоохранной службе.

28 сентября 1906 "Hay" была вычеркнута из списка военных кораблей и после этого использовалась как мишень в Фридрихсорте-Киле. В 1919 была сдана на слом.



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Groner E., Mickel P., Mrva F. - Die Deutschen Kriegsschiffe.1815-1945. Vol. 1., Bernard & Graefe Verlag, Munchen, De, 1982
2 Hans-H. Hildebrand, Albert Röhr, Hans-Otto Steinmetz: Die deutschen Kriegsschiffe, 10 Bände, Koehlers Verlagsgesellschaft, Hamburg
2 Dieter Jung: Die Schiffe der Kaiserlichen Marine 1914–1918 und ihr Verbleib. Bernard & Graefe Verlag, Bonn 2004
+
некоторые материалы с интернет-форумов и энциклопедий

последнее обновление: 10.03.2018









Флот Германской империи (Kaiserliche Marine) 1882-1903
Флот Германской империи (Kaiserliche Marine) 1903-1906
Hay

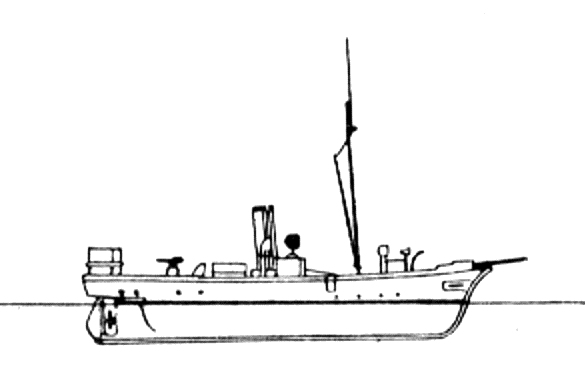

Тендер "Hay".
Hay
"Hay" в 1894 г., с двумя 88-мм и двумя 37-мм пушками.
Hay

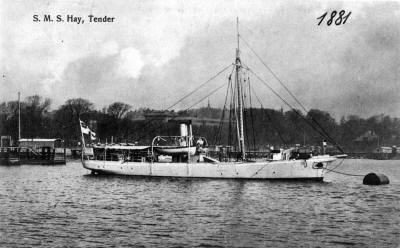

"Hay" и УК "Mars".
Hay
"Hay" с двумя 88-мм пушками.
