Миноносцы (минные катера) I класса (Torpedoboote I. Classe) "сравнительной" серии
с 1903 года 5 ед. - тральщики

 W-1


Германия, 1884 г. 6 ед. (проект верфи "Weser", по программе 1884 года)



*
W-1...6
*

ОСНОВНЫЕ ДАННЫЕ
обозн. с 25.11.1884 верфь-строитель закладка / спуск / в строю примечания
1 Torpedoboot Nr.XII W-1 <A.G.Weser> Бремен, стр. № 69 1884 учебный и портовый торпедный катер, 30.01.1899 исключён, мишень, с 1903 - тральщик, 1910 исключён, слом.
22.04.1884
1884
2 Torpedoboot Nr.XIII W-2 <A.G.Weser> Бремен, стр. № 70 1884 учебный и портовый торпедный катер, 30.01.1899 исключён, брандвахтенный катер Marinestation Ostsee, с 1903 - тральщик, 9.03.1911 исключён, слом.
1.05.1884
1884
3 Torpedoboot Nr.XIV W-3 <A.G.Weser> Бремен, стр. № 71 1884 учебный и портовый торпедный катер, 30.01.1899 исключён, брандвахтенный катер Marinestation Ostsee, с 1903 - тральщик, 9.03.1911 исключён, слом.
13.05.1884
1884
4 Torpedoboot Nr.XV W-4 <A.G.Weser> Бремен, стр. № 72 1884 учебный и портовый торпедный катер, 30.01.1899 исключён, брандвахтенный катер Marinestation Ostsee, с 1903 - тральщик, 31.01.1911 исключён, слом.
24.05.1884
1884
5 Torpedoboot Nr.XVI W-5 <A.G.Weser> Бремен, стр. № 73 1884 учебный и портовый торпедный катер, 30.01.1899 исключён, брандвахтенный катер Marinestation Ostsee, с 1903 - тральщик, 1910 исключён, слом.
31.05.1884
1884
6 Torpedoboot Nr.XVII W-6 <A.G.Weser> Бремен, стр. № 74 1884 учебный и портовый торпедный катер, 30.01.1899 исключён, брандвахтенный катер в Гельголанде, с 5.07.1904 тендер Helga, 1912 слом.
13.06.1884
1884
ТТХ
Водоизмещение нормальное 77 т
полное 91 т
регистровое 58 брт
Размерения длина КВЛ ? м
полная 39,91 м
ширина 3,92 м
осадка носом 1,32 м
кормой 2,38 м
Энергетическая установка состав и тип 1 вал 1х3-лопастный гребной винт Ø 1,71 м
1 МО 1 вертикальная 3-цилиндровая ПМ тройного расширения
1 КО 1 локомотивный ПК (10 атм., 115 м², 1 овальная труба)
паруса шхуна, 6,5 м² (в 1888 сняты)
проектная мощность 800 л.с.
Ходовые данные скорость на испытаниях 19,8 уз. при 910 л.с., 402 об/мин
запас топлива 11,5 т. угля
дальность плавания 10 узлов 1200 миль
12 узлов 750 миль
Экипаж 15 чел. (1 офицер, 14 матросов)
Дополнительные данные корпус стальной, оцинкованный, набор по поперечной схеме, 7 отсеков
электроснабжение 1 динамо-машина, 2,5 кВт, 67 В
управление 1 руль
плавсредства 1 лодка
стоимость за шт. 153 тыс. М
ВООРУЖЕНИЕ
2 ТА - 350 мм (носовые надводные) [4 торпеды]
2 - 37 мм револьверных пушки [180 снарядов]

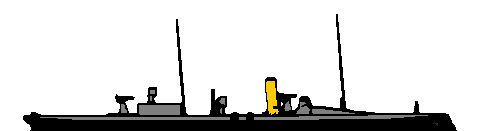

вид на 1884 (2 мачты) и с 1888 (1 мачта)

В 1883 году для выбора главного поставщика "материальной части" торпедных сил новый морской министр фон Каприви применил прием, не раз затем использовавшийся во многих странах, желавших достичь результата с наименьшими затратами и в кратчайший срок. Министерство заказало по одному миноносцу главным английским производителям — фирмам "Thornycroft" и "Yarrow", а когда были получены чертежи — выдало поручение воспроизвести их отечественным заводам, использовав все удачные решения и учтя недостатки прототипов. Заказы получили заводы акционерных обществ "Weser" в Бремене (6 единиц), "Vulcan" в Штеттине (10 единиц) и фирмы "Schichau" в Эльбинге (6 единиц).

Корабли фирмы "Weser" сперва показали настолько малую скорость, что сразу были отправлены на переделку, при этом получили винты большего диаметра. Переделка была столь значительной, что сперва им присвоили новые тактические номера ”W.11-16  (”W.11  даже успел провести несколько дней в строю под этим номером), но затем вернули прежние.

Скорость всё равно оставалась на 1—2 узла ниже, чем у миноносцев верфи "Schichau", а дальность плавания - заметно меньше. Потому "Schichau" стала главным поставщиком миноносцев для флота кайзера, а "Weser" надолго отказалась от постройки миноносцев.

Первоначально миноносцы имели по 2 мачты и несли косые опорные паруса. В 1888 паруса отменили и сняли фок-мачту. Кормовой вентиляционный кожух заменили на стандартную рубку. Сперва катера окрашивались полностью в чёрный цвет, с 29 марта 1895 г. - в тёмно-серый, а с 14 декабря 1898 г. - снова в чёрный.

Схемы окраски:

Принята 16 сентября 1878 г.

чёрный - корпус до уровня верхней палубы, карапас, верхняя часть трубы и некоторое палубное оборудование.
Закругления палубы и тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ, комингсы люков, рубка, вентиляторы, дефлекторы, стойки лееров, тентов и тумбы орудий.
жёлтый - трубы, кран-балки и т.п., кроме указанных выше
окраска палубы неизвестна, либо лакированный деревянный настил с естественным цветом, либо окраска в коричневый или жёлтый цвет.
Так, как для миноносцев ещё не существовало отдельной штатной окраски, были возможны вариации: карапас мог быть чёрным, белым или жёлтым, тамбуры - белые или жёлтые и т. д.

Принята 29 марта 1895 г.

тёмно-серый - всё



Принята 14 декабря 1898 г.

чёрный - всё





Все миноносцы этой серии использовались в основном для защиты гаваней и как учебные, но при этом участвовали в ежегодных манёврах флота. 30 января 1899 все корабли были списаны, 5 из них до 1910 служили вахтенными катерами: 4 в Вильгельмсхафене (по др. данным при Балтийской станции ВМФ в Киле) и 1 на острове Гельголанд. Ещё 1 использовался как мишень. Служивший тендером на острове Гельголанд ”W-6  с 1904 получил имя ”Helga  (женское имя, созвучное с названием острова), заменив в этой должности G-1. Пять остальных в 1902-1903 были переоборудованы в тральщики и прослужили в этом качестве до конца 1910 года.



на немецком
1 Groner E., Mickel P., Mrva F. - Die Deutschen Kriegsschiffe.1815-1945. Vol. 2., Bernard & Graefe Verlag, Munchen, De, 1983.
на русском
2 Трубицын С.Б. - Эскадренные миноносцы и миноносцы Германии. - СПб, 2000
3 Кофман В. - Конкурент на Эльбинге // журнал "Моделист-конструктор".-1998.-№7.
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 29.07.2023









Флот Германской империи (Kaiserliche Marine) 1884-1903
Флот Германской империи (Kaiserliche Marine) 1903-1912

По видимому один из миноносцев этого типа в Киле в период 1892-1895 гг.
W-5
"Torpedoboot Nr.XVI" (W-5)
W-1
миноносец типа "W-1" после 1888 г.
